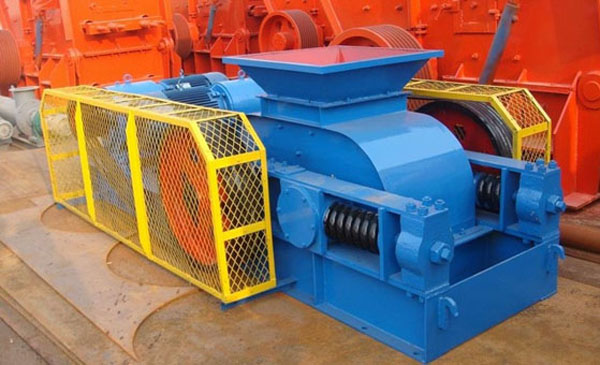

对辊破碎机又叫双辊式破碎机，对辊式破碎机，对辊机，对辊破碎机（双辊破碎机）它适用于进料粒度小于80mm、成品粒度要求50目-20mm的细碎作业.如利用鹅卵石、建筑垃圾人工制沙;矿业细碎铁矿石、石英石；陶瓷行业破碎原材料。脆性块状物料的粗，中级破碎，其入料粒度大，出料粒度可调，可对抗压强度≤160MPa的物料进行破碎。特别是煤炭行业，使用本机破碎原煤， 只要经过除铁、除杂、无须除矸、便可直接进行破碎，破碎出的物料，粒度均匀，过分碎率低，从而简化了选煤工艺，降低了投资和生产成本。
应用范围：水泥、化工、电力、矿山、冶金、建材、耐火材料、煤矿等。
应用物料：石灰石、河卵石、煤炭、白云石、花岗岩、风化岩、玄武岩、铁矿石、石英石、水泥熟料、煤矸石等。

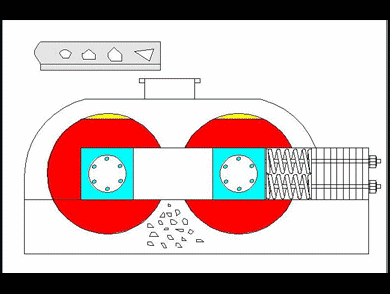

工作原理
1、该系列对辊破碎机主要由辊轮组成、辊轮支撑轴承、压紧和调节装置以及驱动装置等部分组成。
2、出料粒度的调节：两辊轮之间装有楔形或垫片调节装置，楔形装置的装有调整螺栓，当调整螺栓将楔块向上拉起时，楔块将活动辊轮顶离固定轮，即两辊轮间隙变大，出料粒度变大，当楔块向下时，活动辊轮在压紧弹簧的作用下两轮间隙变小，出料粒度变小。垫片装置是通过增减垫片的数量或厚薄来调节出料粒度大小的，当增加垫片时两辊轮间隙变大，当减少垫片时两辊轮间隙变小，出料粒度变小。
3、驱动机构是由两个电动机，通过三角皮带传动到槽轮上拖动辊轮，按照相对方向运动旋转。在破碎物料时，物料从进料口通过辊轮，经碾压而破碎，破碎后的成品从底架下面排出。
4、为了安全，传动部分应根据实际情况自行安装安全罩。
技术参数
|
型号 |
2PG0425 |
2PG0640 |
2PG0740 |
2PG0850 |
2PG1060 |
2PG1260 |
2PG1560 |
|
辊直径(mm) |
Ф400 |
Ф610 |
Ф700 |
Ф800 |
Ф1000 |
Ф1200 |
Ф1500 |
|
辊宽(mm) |
250 |
400 |
400 |
500 |
600 |
600 |
600 |
|
入料粒度(mm) |
≤25 |
≤40 |
≤40 |
≤40 |
≤40 |
≤40 |
≤40 |
|
排料口(mm) |
2-8 |
2-8 |
2-8 |
2-8 |
2-10 |
2-10 |
2-10 |
|
处理能力(t/h) |
5-10 |
10-20 |
15-30 |
20-40 |
30-50 |
40-70 |
60-110 |
|
配动力型号 |
Y132M-6 |
Y180L-6 |
Y200L-4 |
Y225M-4 |
Y250M-4 |
Y315M-6 |
Y315L-6 |
|
电机功率(kw) |
5.5×2 |
15×2 |
30×2 |
45×2 |
55×2 |
75×2 |
110×2 |
|
总重量（t） |
2.2 |
5.9 |
9.8 |
13.5 |
17.2 |
28.5 |
39.3 |
