反击式破碎机

本系列反击式破碎机(反击破)是我公司结合国内砂石行业具体工矿条件而*的新一代反击式破碎机。它采用*新的制造技术，结构设计，加工成品呈立方体，无张力和裂缝，粒形相当好，能破碎进料粒度不超过500mm、抗压强度不超过350MPa的各种粗、中、细物料(花岗岩、石灰石、混凝土等)，广泛应用于各种矿石破碎、铁路、高速公路、能源、水泥、化工、建筑等行业。其排料粒度大小可以调节，破碎规格多样化。
应用范围：各种矿石破碎、铁路、高速公路、能源、水泥、化工、建筑业, 砂石料场、混凝土搅拌站、干粉砂浆、电厂脱硫、石英砂等
应用物料：边长100～500毫米以下物料，抗压强度高可达350兆帕,石灰石、煤矸石、河卵石、花岗岩、铁矿石、河卵石、花岗岩、玄武岩、石英石、铁矿石、辉绿岩、石灰石、煤矸石。
工作原理
　　反击式破碎机是一种利用冲击能来破碎物料的破碎机械。本机工作时，在电动机的带动下，转子高速旋转，物料进入板锤作用区时，与转子上的板锤撞击破碎，后又被抛向反击装置上再次破碎，然后又从反击衬板上弹回到板锤作用区重新破碎，此过程重复进行，物料由大到小进入一、二、三反击腔重复进行破碎，直到物料被破碎至所需粒度，由出料口排出。调整反击架与转子之间的间隙可达到改变物料出料粒度和物料形状的目的。    反击式破碎机结构组成与工作环境

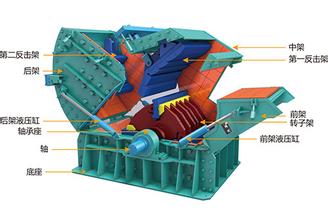

   反击破结构简单，由机壳、转子和反击板组成。反击破的主要工作部件是带有板锤的高速旋转转子，在往返冲击过程中，物料块之间还相互碰撞。由于物料受到板锤打击，反击板的冲击以及相互间的碰撞，内部不断产生裂缝、松解，*后导致破碎；反击装置用来承受被板锤打击过来的物料，并将其反弹出去，主要部件是反击板，反击板用钢板焊成，其反击面上有耐磨衬板也有采用反击棒或蓖条板的。

技术参数

型号	规格          （mm）	进料口尺寸          （mm）	*大进料粒度          （mm）	生产能力          （t/h）	功率          （kw）	总重量          （t）	外形尺寸          （长×宽×高）          （mm）
PF-1007	Φ1000×700	400×730	300	30-70	37-45	12	2330×1660×2300
PF-1010	Φ1000×1050	400×1080	350	50-90	45-55	15	2370×1700×2390
PF-1210	Φ1250×1050	400×1080	350	70-130	110	17.7	2680×2160×2800
PF-1214	Φ1250×1400	400×1430	350	100-180	132	22.4	2650×2460×2800
PF-1315	Φ1320×1500	860×1520	500	130-250	220	27	3180×2720×2620
PF-1520	Φ1500×2000	830×2040	700	300-550	315-400	50.6	3959×3564×3330
PF-1820	Φ1800×2000	1260×2040	800	600-800	630-710	83.21	4400×3866×4009
